概述

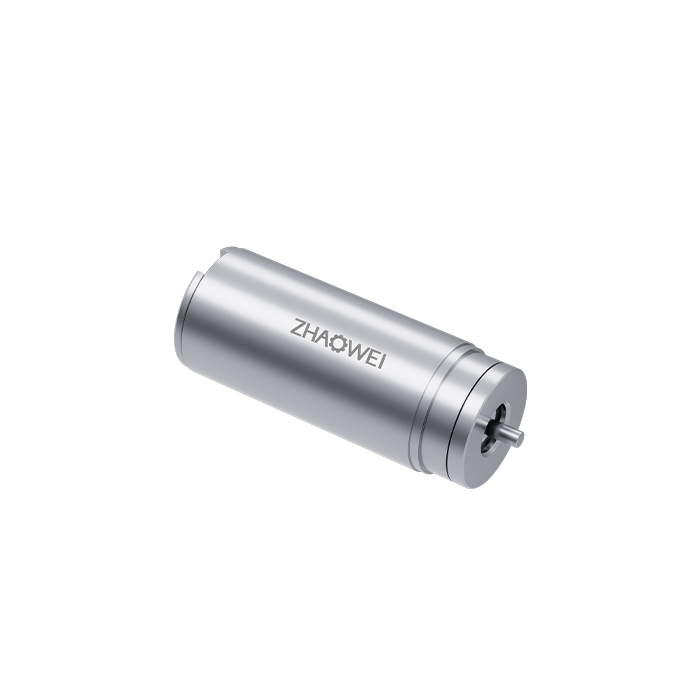

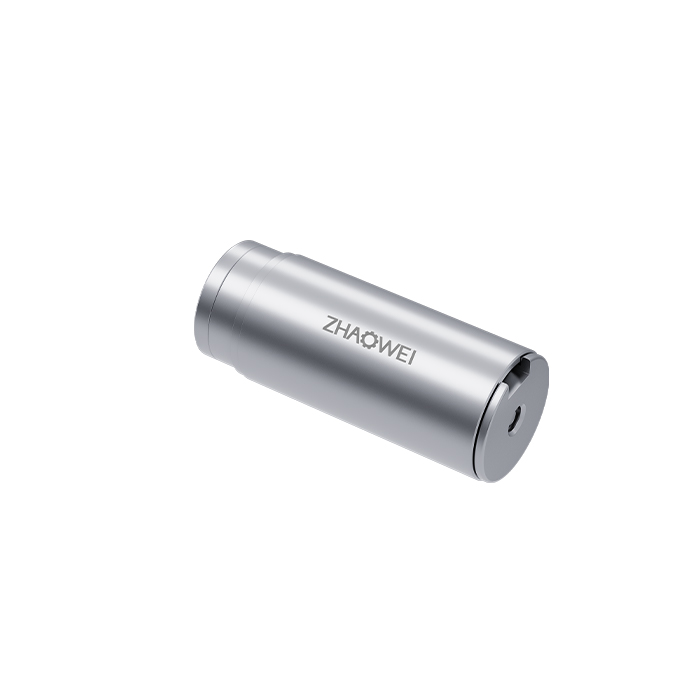

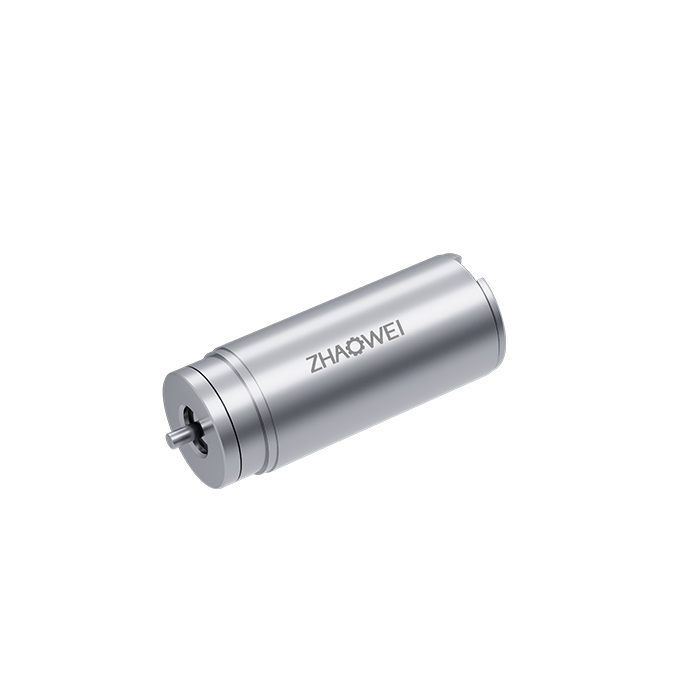

Φ4mm無刷空心杯電機（MC）
產品型號：MC0408
直徑：4
長度：8.5
額定電壓（V）：5
額定轉速：41900
堵轉轉矩（mNm）：0.07
堵轉電流（A) ：0.19
轉矩常數（mNm/A）：0.6
速度常數（rpm/V) ：16667
輸出軸直徑：0.5
電機參數
| 電機數據（額定值） | |
|---|---|
| 額定電壓（V） | 5 |
| 空載轉速 | 58000 |
| 空載電流（A) | 0.045 |
| 額定轉速 (rpm) | 41900 |
| 額定轉矩(mNm) | 0.02 |
| 額定電流(A) | 0.095 |
| 堵轉轉矩(mNm) | 0.19 |
| 堵轉電流(A) | 0.85±20% |
| 最大效率(%) | 20 |
| 電機常數（額定值） | |
|---|---|
| 相間電阻（Ω） | 26.4 |
| 相間電感（mH） | 0.07 |
| 轉矩常數（mNm/A） | 0.6 |
| 速度常數（rpm/V） | 16667 |
| 轉速/轉矩斜度（rpm/mNm） | 789337 |
| 機械時間常數（ms） | 4.2 |
| 轉子慣量（gcm2） | 0.0006 |
| 熱參數 | |
|---|---|
| 機殼-環境熱阻（K/W） | / |
| 繞組-機殼熱阻（K/W） | / |
| 繞組熱時間常數（s） | / |
| 電機熱時間常數（s） | / |
| 環境溫度（℃） | -20~+100 |
| 最高繞組溫度（℃） | +125 |
| 機械參數（滾珠軸承） | |
|---|---|
| 最大允許轉速 | 100 000 |
| 最大軸向間隙 | < 0.15 N? ?0 |
| > 0.15 N? ?0.3（max） | |
| 徑向間隙 | preloaded |
| 最大軸向動態載荷(N) | 0.1 |
| 最大允許安靜態裝力（N） | 10 |
| 最大徑向載荷，距離法蘭處2mm處(N) | 2 |
| 端子型號 | |
|---|---|
| AFJ AWG40 |
*注：以上具體參數可根據客戶要求定制。

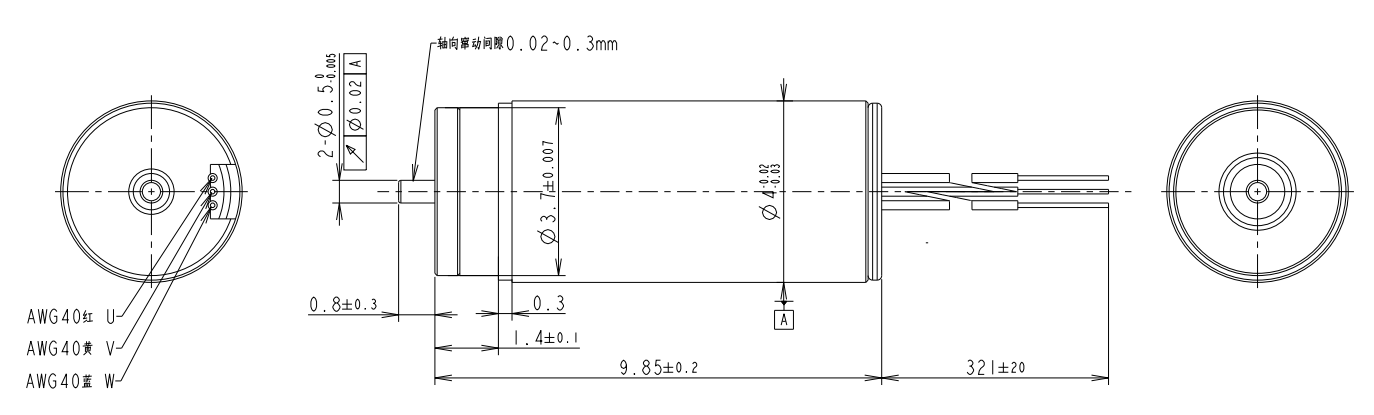

設計圖紙
查看詳情
資料下載
Φ4mm無刷空心杯電機（MC）規格書
