概述

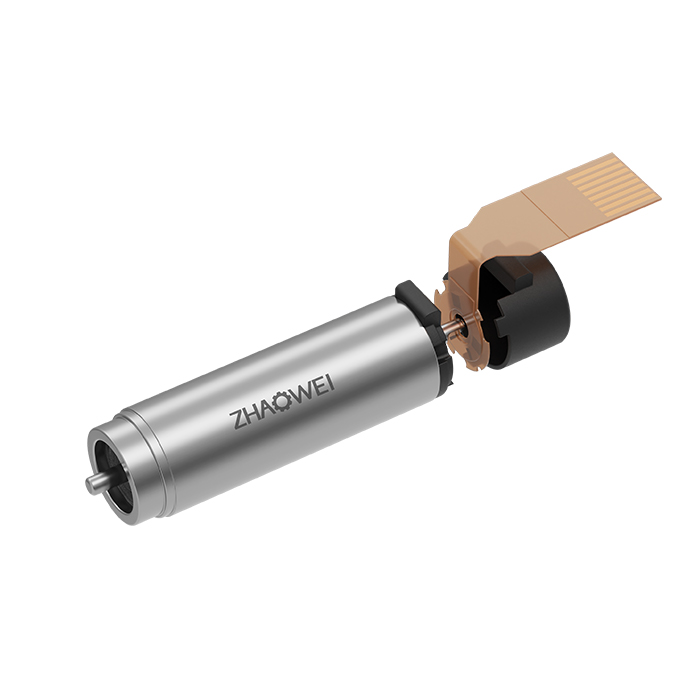

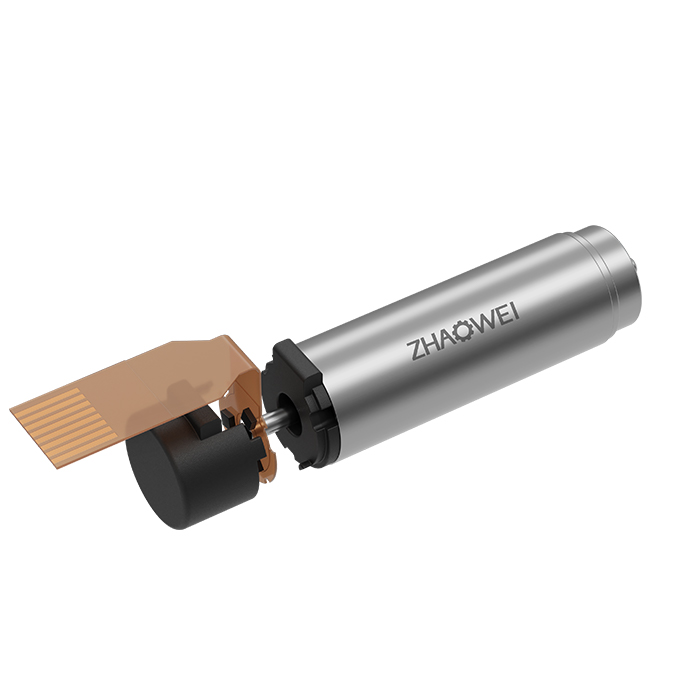

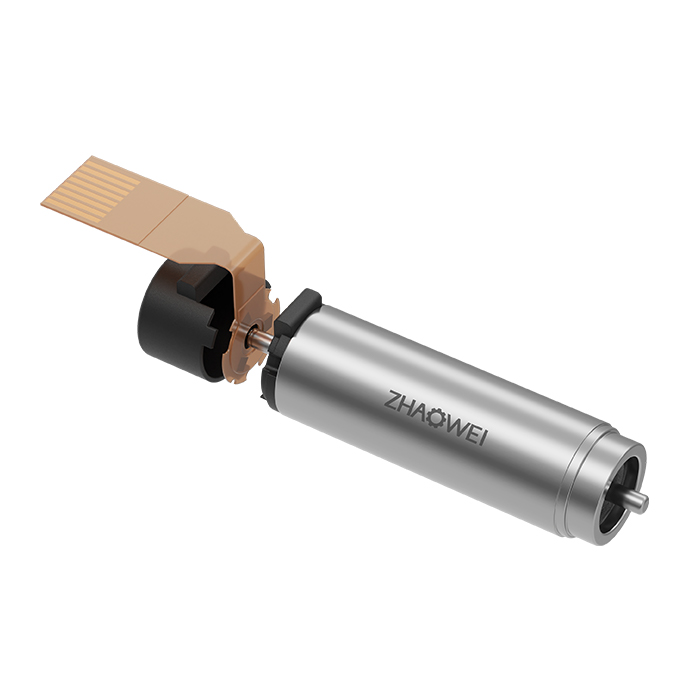

Φ6mm 無刷空心杯電機（MC）
產品型號：CL0623
直徑：6
長度：23
額定電壓（V）：12
額定轉速：46800
堵轉轉矩（mNm）：1.3
堵轉電流（A) ：0.87
轉矩常數（mNm/A）：1.6
速度常數（rpm/V) ：5882
輸出軸直徑：1
電機參數
| 電機數據（額定值） | |||||
| 額定電壓（V) | 12 | 3.5 | |||
| 空載轉速 | 63400 | 38000 | |||
| 空載電流（A) | 37 | 37 | |||
| 額定轉速 (rpm) | 46800 | 26400 | |||
| 額定轉矩(mNm) | 0.425 | 0.19 | |||
| 額定電流(A) | 0.308 | 0.3 | |||
| 堵轉轉矩(mNm) | 1.3 | 0.58 | |||
| 堵轉電流(A) | 0.87 | 0.79 | |||
| 最大效率(%) | 53 | 55 | |||
| 電機常數（額定值） | |||||
| 相間電阻（Ω） | 14.4 | 4.4 | |||
| 相間電感（mH） | 0.06 | 0.025 | |||
| 轉矩常數（mNm/A） | 1.6 | 0.8 | |||
| 速度常數（rpm/V） | 5882 | 12500 | |||
| 轉速/轉矩斜度（ rpm/mNm） | 51631 | 69384 | |||
| 機械時間常數（ms） | 3.76 | 5.04 | |||
| 轉子慣量（gcm2） | 0.007 | 0.007 | |||
| 熱參數 | |||||
| 機殼-環境熱阻（K/W） | 65.8 | 67.9 | |||
| 繞組-機殼熱阻（K/W） | 13.2 | 15.2 | |||
| 繞組熱時間常數（s） | 1.34 | 1.54 | |||
| 電機熱時間常數（s） | 70.4 | 71.5 | |||
| 環境溫度（℃） | ?? -20~+100 | ?? -20~+100 | |||
| 最高繞組溫度（℃） | 125 | 125 | |||
| 機械參數（滾珠軸承） | |
|---|---|
| 最大允許轉速 | 100 000 |
| 最大軸向間隙 | < 0.15 N? ?0 |
| > 0.15 N? ?0.06（max） | |
| 徑向間隙 | preloaded |
| 最大軸向動態載荷(N) | 0.1 |
| 最大允許安靜態裝力（N） | 10 |
| 最大徑向載荷，距離法蘭處2mm處(N) | 2 |
| 端子型號 | |
|---|---|
| Molex 52745-0897 52207-0460 | |
| FCI SFV8R-2STBE1HLF SFW4R-2STGE1LF |
*注：以上具體參數可根據客戶要求定制。

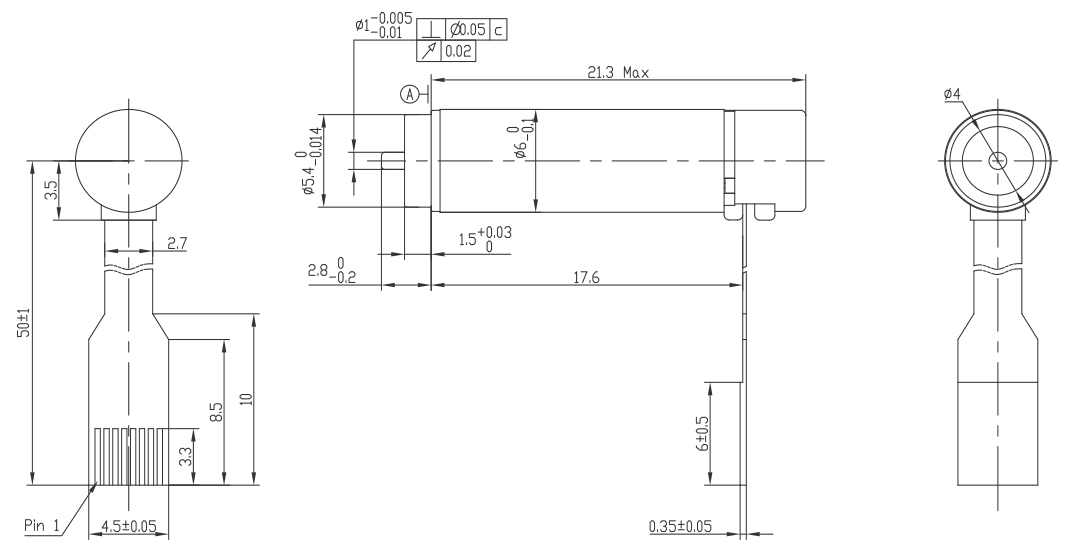

設計圖紙
查看詳情
應用場景
資料下載
Φ6mm 無刷空心杯電機（MC）規格書
